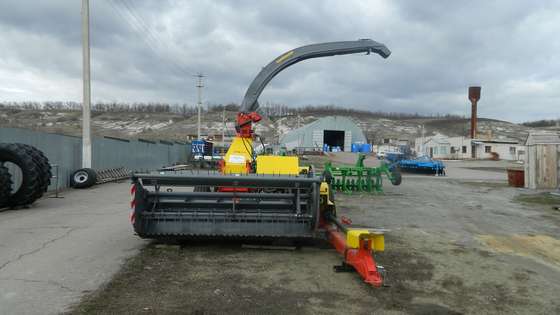

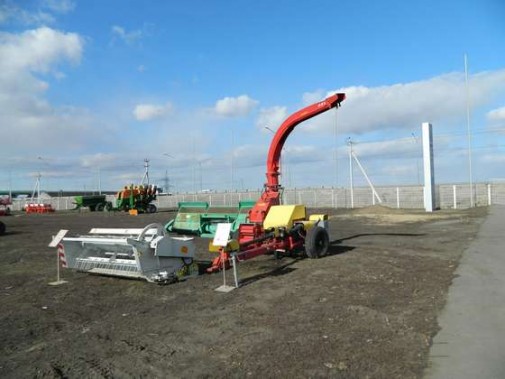

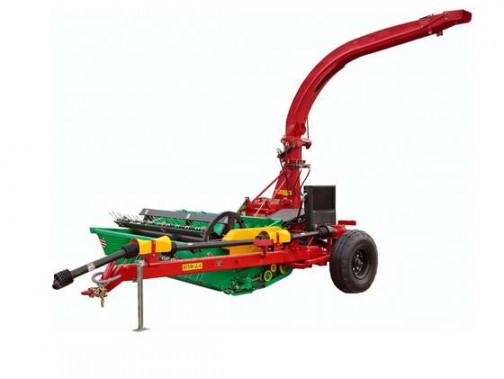

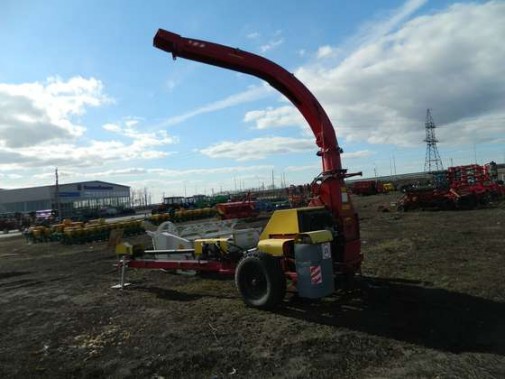

Комбайн прицепной КПФ 01.000А (измельчитель)
Комбайн прицепной КПФ 01.000А скашивает и подбирает из валков подвяленные сеяные и естественные травы, скашивает кукурузу и другие высокостебельные культуры с одновременным их измельчением и погрузкой в транспортные средства измельченной массы, что используется для непосредственного скармливания скоту или приготовления сенажа, гранулированных и брикетированных кормов, травяной муки и силоса.
Технические характеристики
Комбайн прицепной КПФ-2,4 скашивает и подбирает из валков подвяленные сеяные и естественные травы, скашивает кукурузу и другие высокостебельные культуры с одновременным их измельчением и погрузкой в транспортные средства измельченной массы, что используется для непосредственного скармливания скоту или приготовления сенажа, гранулированных и брикетированных кормов, травяной муки и силоса. Комбайн состоит из прицепного измельчителя и сменных рабочих органов: подборщик, жатка для трав, жатка для силоса (кукуруза, подсолнечник и других культур).

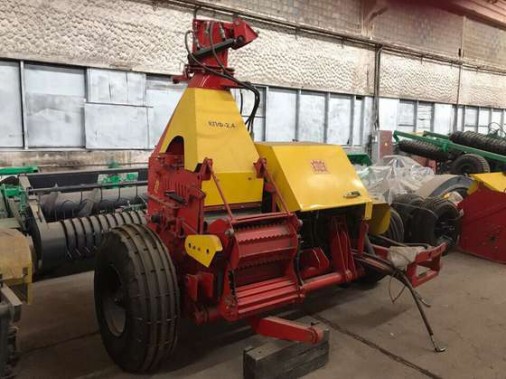

ИЗМЕЛЬЧИТЕЛЬ
Измельчитель включает питающий и измельчающий аппараты, соединенные между собой.
Пять вальцев питающего аппарата, которые вращаются, принимают от шнека растительную массу, подпрессовывают ее подают к измельчающему аппарату. Необходимое уплотнение массы обеспечивает механизм подпрессовки.

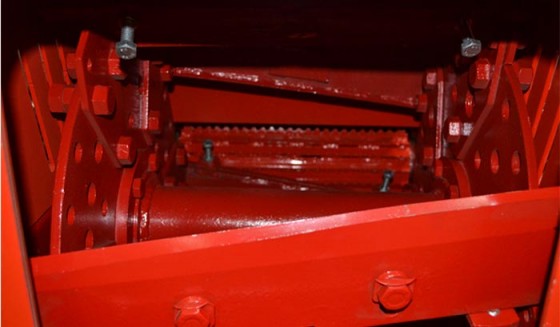

Барабан измельчающий представляет собой вал с дисками, к которым прикреплены опоры ножей.
На измельчающий барабан устанавливают шесть ножей. Степень измельчения устанавливается регулятором расхода на гидропанели. Ножи необходимо снимать вместе с лопастями.
Противорежущая пластина имеет четыре рабочие грани и может быть переставлена в процессе работы, что увеличивает срок ее использования.
Фиксатором стопорят измельчающий барабан при проведении технического обслуживания.
| Параметры | КПФ 01.000А измельчитель | КПФ 05.000 подборщик | КПФ 34.000 с жаткой для скашивания трав | КПФ-2,4 с жаткой для силосуемых культур |
|---|---|---|---|---|
| Ширина захвата, м | 2,0 | 2,4 | 1,9 | |
| Тип главного органа |
барабанный |
барабанный |
сегментный |
роторный с вращением ножей в вертикальной плоскости |
| Производительность при скашивании в зависимости от плотности прорастания сельхозкультур на 1кв.м., т/час | 14,4-18 | 19-24 | 22 | |
| Масса, кг | 1700 | 480 | 670 | 760 |
|
Габаритные размеры, рабочие/транспортные, м длина ширина высота |
7,80/4,90 3,10/3,10 4,00/2,70 |
7,80/4,90 3,60/3,50 4,00/2,70 |
7,80/4,90 3,10/3,10 4,00/2,70 |
|
| Параметры ножей | - | - | - | 10 мм толщина, СТ 65Г |
| Количество ножей в стандартной комплектации (опция), шт. | 6 (3;6;12) | 42 | ||
| Количество вальцев питающего аппарата | 5 | |||
| Размер подбираемых валков (длина / ширина / масса, кг) | 0,6/1,8/ 6 | |||
| Рабочее число оборотов, об/мин (рад*с-1) | 1 000 (104,7) | 92 (6,63) | 173 (18, 12) | |
| Агрегатируется с тракторами мощностью, л.с. | 80-85 (58,82….62,5 кВт) | |||
| Степень измельчения зависит | от скорости подачи массы в измельчающий аппарат, сменой количества ножей на измельчающем барабане | |||
| Скорость рабочая/транспортная, км/час | 8…12 / 20 | |||
| Управление рабочими органами | гидравлическое | |||
| Комплектующие элементы гидравлической системы | ВОМ-кардан, мультипликатор, гидромоторы и дроссели управления производства «Bondioli & Pаvesi», (Италия) | |||
| Высота выгрузки, м | 3,5 | |||
| Направление выдачи зелёной массы | назад (в прицеп или в валок на землю), налево (в идущее рядом трансп. средство), направо | |||
| Тип шин | 12х16 (9х16) ГОСТ 7463-80 | |||
| Ширина колеи колёсного хода, м | 2,450 | |||
| Дорожный просвет, мм | не менее 250 | |||
